주요한 일부 내용을 소개합니다. 자세한 내용과 관련자료는 "튜토리얼","적용예제",...등을 참조하시거나 당사에 문의/요청 바랍니다:

연산근거 (Bases for Calculation)
유성기어(planetary gearing) 설계 프로그램은 DIN 3960, 3961, 3967 그리고 3990 에 따른 태양(sun), 유성(planet), 링(ring) 기어 (스퍼,헬리컬, 인벌류트 치형)의 도형과 강도를 연산합니다. ZAR5 는 기어쌍 태양(sun)-유성(planet) 과 유성(planet)-링(ring)기어에 대한 이 접촉(tooth contact)을 연산합니다.



예비연산 기능 (Pre-Dimension)
Pre-Dimensioning에서, ZAR5 는 입.출력 속력과 동력을 입력한 후에 유성기어를 생성합니다.

도형 연산조건 입력 (Dimensions)
압력각(Pressure angle), 헬릭스각(helix angle), 치직각 모듈(normal module) 이나 직경피치, 잇수, 치폭(face width), 전위계수, 중심거리, 어덴덤 축소치(addendum reduction)들이 Dimensions 다이얼로그 윈도우에서 편집되고 최적화 되어질 수 있습니다.



특수 프로파일(Special Profiles)
사용자가 extra-depth gearing을 가지고 기어트레인을 최적화 하도록 하기위해, 프로그램은 규정 및 돌기형상(protuberance profiles)의 공구치수가 팁 에지 파단 여부를 고려하여 자유롭게 정의되도록 허용합니다.

Printout
ZAR5 은 모든 기어 데이터, 공구치수, 이 두께, 백래쉬, 이에 대한 현 치수(chordal dimension over teeth), 오버핀/볼 직경 치수(diametral dimension over pins and balls), 그리고 DIN 3961 과 DIN 3962에 따른 모든 공차를 연산합니다.



강도연산(Strength calculation)
이뿌리 파괴 및 피팅 강도연산은 DIN 3990 Parts 1 to 3 이나 DIN 3990 Part 41 (차량용 트랜스미션) 둘 중 하나에 따라 기어쌍인 sun-planet 및 planet-ring 기어에 대해 연산할 수 있습니다. 다이어그램은 토크 함수로써의 안전율(safety factors)과 수명예측(life expectation)을 디스플레이 합니다.



쿠츠바흐(Kutzbach) 챠트
Kutzbach 챠트는 스피드 벡터와 상대 속도를 디스플레이 합니다.



볼프(Wolf) 챠트
Wolf 기어 챠트는 상대적인 변속계수(transmission coefficients)는 물론, 3 축(2 difference shafts 와 1 sum shaft) 으로의 토크 분포를 보여줍니다.



애니메이션(Animation)
애니메이션은 스크린상에 유성기어의 동작을 시뮬레이션 합니다. 또 다른 애니메이션은 sun-planet 과 planet-ring 기어의 이 접촉(tooth contact)을 보여줍니다.

제조도면(Manufacturing drawing)
태양(sun), 유성(planet) 및 링 기어에 대한 모든 산품 데이터 표를 가진 도면을 생성할 수 있습니다. 도면은 DXF 나 IGES 파일로 저장되거나, 혹은 모든 윈도우 프린터로 출력 가능합니다.

제조시트(Production sheet)
제조시트(sheet)는 사전 가공된 혹은 마무리된 조건에서의 제조데이터 와 치수를 포함합니다.

Quick View
Quick View 는 유성기어의 가장 필수적인 데이터들이 포함된 테이블을 보여줍니다.

 롤러베어링 연산
만약 플래닛 휠(planet wheels)이 롤러베어링으로 마운트되어 졌다면, ZAR5는 소프트웨어에 포함된 데이터베이스 파일에 의해 깊은홈 볼베어링, 자동조심형 볼베어링, 니들부시, 니들베어링, 원통형 롤러베어링, 테이퍼 롤러베어링, 자동조심형 롤러베어링...의 수명예측(life expectation)을 연산합니다.

CAD 인터페이스
DXF 및 IGES 인터페이스는 ZAR5 를 CAD 및 DTP 시스템으로 링크되도록 합니다. ZAR5 는 연산된 기어에 대한 정면 및 측면도와 함께 기어 데이터와 치수를 포함한 테이블을 생성합니다.
인벌류트 와 외피(envelopes)로된 치형상은 정밀하게 설계되고 CAD에서 플로터 출력됩니다. 한 개의 이, 이 틈새, 전체기어, 기어-생성 공구, 유성기어 트레인과 이 작동의 단면 뷰등이 스크린상에서 디스플레이될 수 있고 CAD 도면으로 출력됩니다.

소재들과 tooth profiles에 대한 데이터베이스
ZAR5 는 소재 데이터와 이모양을 갖는 데이터베이스를 내포하는데, 사용자가 확장 및 수정 가능합니다.



하중스펙트럼(Load Spectrum)
ZAR5 는 하중 집합을 정의하도록 하고, 수명예측선도를 가지고 적용계수(application factors)를 연산합니다.


비대칭 플래닛 거리를 갖는 플래닛기어 (Planet gears with asymmetric planet distance (assembly error))

유성기어는 어셈블리 규칙이 고려되어져야 합니다: (zH+zS) / qp  는 반드시 정수 값 이어야 합니다!  (zH,zS: 링 및 태양기어 잇수, qp: 플래닛의 수) 플래닛 캐리어 상의 플래닛 정렬각도는360° / qp 만약, 설계하는 유성기어가 어셈블리 룰을 충족시키지 않으면서 링기어나 태양기어를 수정하기 힘들거나, 혹은 플래닛의 수가 기존 기어상에서 변경되어져야 한다면, 플래닛들은 캐리어상의 비대칭 플래닛 위치 방식으로 어셈블 되어질 수 있을 것입니다. ZAR5 4.0버전은 다음 공식에 따라 캐리어 상의 플래닛 각도 및 플래닛 좌표를 연산해 줍니다 : Planet angle phi(i)  = round [i / qp * (zH + zS)]  * 360° / (zH + zS)
[ 여기에서,  i = 0 .. qp-1 . round() : 가장 근사 정수 값으로 처리 ] 에러메시지 "Error: Assembly !" 는 "Warning: unsymmetric !" 으로 대체됨.

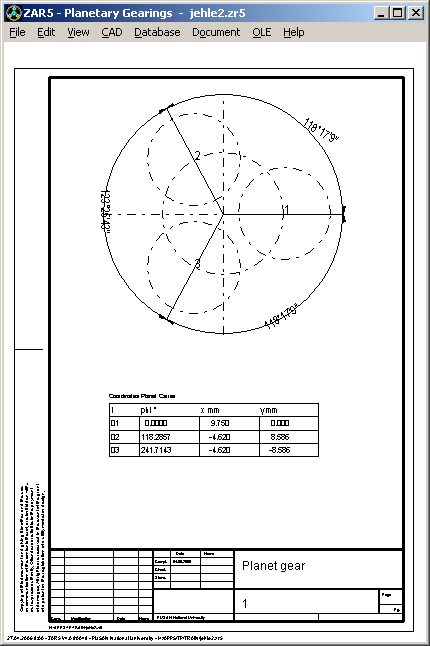

새로운 제품도면 "planet carrier"는 캐리어 상의 플래닛 보어(bore)에 대한 각도 및 좌표를 내포함.
